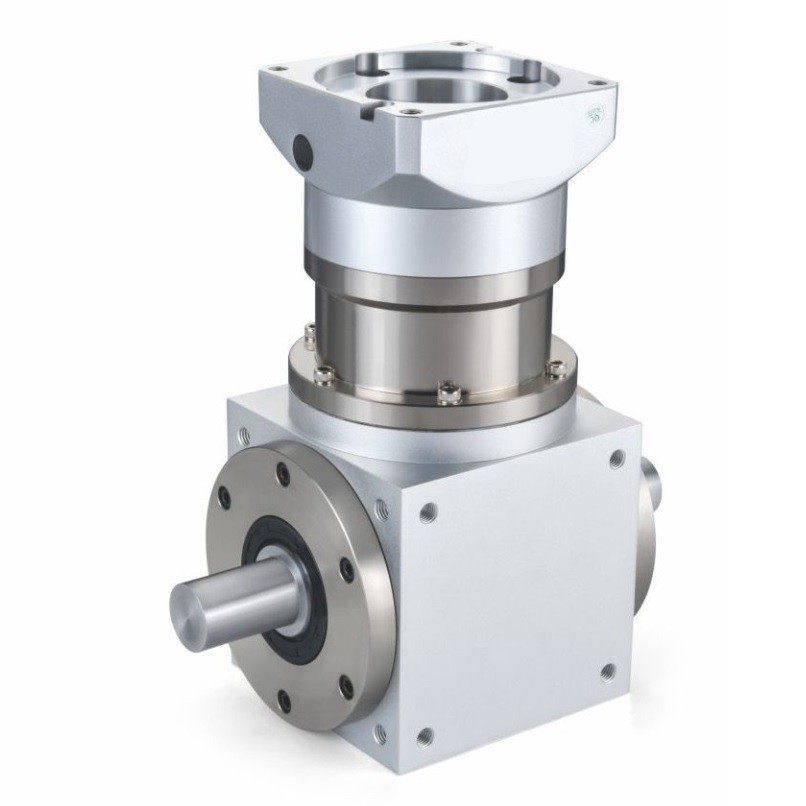

ধাতব স্ট্রেইট গিয়ার প্ল্যানেটারি রিডাক্টর ইন্ডাস্ট্রিয়াল ইলেকট্রিকাল রিপ্লে পার্টস জেপিটি সিরিজ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | CLX |
| সাক্ষ্যদান | N/A |
| মডেল নম্বার | ZTP |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| পণ্যের নাম | জেপিটি সিরিজের স্ট্রেইট গিয়ার রিডাক্টর | উপাদান | অ্যালুমিনিয়াম খাদ এবং ইস্পাত সহ সমস্ত ধাতব কাঠামো |
|---|---|---|---|
| অ্যাপ্লিকেশন | মোটর, সার্ভো মোটর ড্রাইভ সহ সব ধরনের মেশিন বা যন্ত্রপাতি | গিয়ারিং ব্যবস্থা | স্ট্রেইট গিয়ার রিডুসার |
| বিশেষভাবে তুলে ধরা | জেপিটি সিরিজের স্ট্রেইট গিয়ার রিডাক্টর,ইন্ডাস্ট্রিয়াল ইলেকট্রিকাল রিপেয়ার পার্টস প্ল্যানেটারি রিডাক্টর,মেটাল প্ল্যানেটার রিডাক্টর |
||
পণ্যের বর্ণনা
স্ট্রেইট গিয়ার প্ল্যানেটারি রিডাক্টর জেপিটি সিরিজ চীনা এবং বিদেশী প্রস্তুতকারকের জন্য বিভিন্ন ব্র্যান্ডের মোটর মেলে
পণ্যের বর্ণনাঃ
রিডাক্টর একটি স্বাধীন উপাদান যা একটি শক্ত শেলের মধ্যে আবদ্ধ গিয়ার ট্রান্সমিশন, ওয়ার্ম ট্রান্সমিশন এবং গিয়ার ওয়ার্ম ট্রান্সমিশন দিয়ে গঠিত।সাধারণত মূল ট্রান্সমিশন এবং কাজের মেশিনের মধ্যে একটি হ্রাস ট্রান্সমিশন ডিভাইস হিসাবে ব্যবহৃত হয়.
গিয়ারবক্সগুলি সাধারণত নিম্ন গতির এবং উচ্চ টর্ক ট্রান্সমিশন সরঞ্জামগুলির জন্য ব্যবহৃত হয়। গিয়ারবক্সের ইনপুট শ্যাফ্টের একটি ছোট সংখ্যক দাঁতকে আউটপুট শ্যাফ্টের বড় গিয়ারগুলির সাথে জাল করে,বৈদ্যুতিক মোটরের শক্তিঅভ্যন্তরীণ জ্বলন ইঞ্জিন, বা অন্যান্য উচ্চ গতির অপারেশন হ্রাস করা যেতে পারে। একটি নিয়মিত গিয়ারবক্স এছাড়াও পছন্দসই deceleration প্রভাব অর্জন করার জন্য একই নীতি সঙ্গে গিয়ার বেশ কয়েকটি জোড়া আছে।বড় গিয়ার এবং ছোট গিয়ার মধ্যে দাঁত সংখ্যা অনুপাত সংক্রমণ অনুপাত.
একটি হ্রাসকারী প্রধান মোটর এবং কাজের মেশিন বা actuator মধ্যে গতি সমন্বয় এবং ট্রান্সমিশন টর্ক একটি ভূমিকা পালন করে, এবং একটি অপেক্ষাকৃত সুনির্দিষ্ট যান্ত্রিক ডিভাইস।এটি ব্যবহার করার উদ্দেশ্য গতি হ্রাস এবং টর্ক বৃদ্ধি করা হয়. এটি বিভিন্ন ধরণের, বিভিন্ন মডেল, এবং বিভিন্ন ধরণের বিভিন্ন ব্যবহার রয়েছে। বিভিন্ন ধরণের হ্রাসকারী রয়েছে, যা গিয়ার হ্রাসকারী, কৃমি হ্রাসকারী,ট্রান্সমিশন টাইপ অনুযায়ী গ্রহীয় গিয়ার রিডাক্টর; বিভিন্ন ট্রান্সমিশন পর্যায় অনুযায়ী, এটি একক পর্যায় এবং বহু পর্যায়ের হ্রাসকারী বিভক্ত করা যেতে পারে; গিয়ার আকার অনুযায়ী, তারা সিলিন্ডারিক গিয়ার হ্রাসকারী বিভক্ত করা যেতে পারে,বেভেল গিয়ার রিডাক্টর, এবং কোভাল সিলিন্ডারিক গিয়ার হ্রাসকারী; ট্রান্সমিশনের বিন্যাস অনুযায়ী, এটি deployable হ্রাসকারী, বিভক্ত প্রবাহ হ্রাসকারী, এবং coaxial হ্রাসকারী বিভক্ত করা যেতে পারে।
গিয়ার রিডাক্টরগুলির ছোট ভলিউম এবং বড় টর্ক ট্রান্সমিশনের বৈশিষ্ট্য রয়েছে। গিয়ার রিডাক্টরটি মডুলার সংমিশ্রণ সিস্টেমের ভিত্তিতে ডিজাইন এবং উত্পাদিত হয়,মোটর সমন্বয় বিস্তৃত সঙ্গে, ইনস্টলেশন ফর্ম, এবং কাঠামোগত স্কিম। বিভিন্ন অপারেটিং শর্ত পূরণ এবং ইলেক্ট্রোমেকানিক্যাল ইন্টিগ্রেশন অর্জন করার জন্য ট্রান্সমিশন অনুপাত সূক্ষ্মভাবে গ্রেডেড করা হয়।গিয়ার হ্রাসকারী উচ্চ ট্রান্সমিশন দক্ষতা আছে, কম শক্তি খরচ, এবং উচ্চতর কর্মক্ষমতা.
বৈশিষ্ট্যঃ
1. কার্বুরাইজিং এবং quenching চিকিত্সা, দাঁত প্রোফাইল পরিবর্তন চিকিত্সা, মসৃণ অপারেশন, কম গোলমাল নিশ্চিত মাধ্যমে সোজা দাঁত গিয়ার ট্রান্সমিশন গ্রহণ;
2সহজ কাঠামো, ব্যাপক উৎপাদন, দ্রুত ডেলিভারি সময় এবং উচ্চ খরচ কর্মক্ষমতা;
3. reducer একটি সম্পূর্ণ পরিসীমা আছে, যা বাজারে অধিকাংশ reducer চাহিদা পূরণ করতে পারেন.
| আকার | ZPT070 | ZPT090 | ZPT110 | ZPT140 | |
| সি১ | Ø70 | Ø90 | Ø90 | Ø145 | |
| সি২ | 4-এম৪/৪-এম৫ | 4-এম৫/৪-এম৬ | 4-এম৫/৪-এম৬ | ৪-এম৮ | |
| C3 | Ø14 | Ø19 | Ø19 | Ø19/Ø22/Ø24 | |
| সি৪ | 31.5 | 42 | 42 | 60 | |
| C5 | Ø50 | Ø70 | Ø70 | Ø110 | |
| C6 | 5 | 8 | 8 | 8 | |
| সি৭ | 60 | 90 | 90 | 90 | |
| সি৮ | প্রথম ধাপ | 143 | 177.5 | 198.5 | 269 |
| স্টেজ ২ | 159 | 201 | 222 | 299.5 | |
| তৃতীয় ধাপ | 224 | 245 | 329.5 | ||
| L1 | 3 | 5 | 3 | 5 | |
| L2 | 25 | 25 | 30 | 40 | |
| L3 | 36 | 37 | 37 | 52 | |
| L4 | 77 | 118 | 134 | 170 | |
| L5 | 70 | 90 | 110 | 140 | |
| L6 | 26.5 | 36 | 44 | 55 | |
| L7 | 21.2 | 36 | 44 | 55 | |
| L8 | |||||
| L9 | |||||
| ডি১ | 16 | 18 | 22 | 32 | |
| ডি২ | 25 | 28 | 35 | 45 | |
| ডি৩ | 60 | 88 | 108 | 135 | |
| ডি৫ | ৪-এম৫ | ৪-এম৬ | ৪-এম৮ | ৪-এম১০ | |
| ডি৬ | এম৫*১০ | এম৬*১২ | এম৬*১২ | এম১০*২০ | |
| H1 | 18 | 20.5 | 24.5 | 35 | |
| H2 | |||||
| বি১ | 5 | 6 | 6 | 10 | |
| বি২ | |||||
টেকনিক্যাল প্যারামিটারঃ
| মডেল | ইউনিট | ZPT070 | ZPT090 | ZPT110 | ZPT140 | অনুপাত | স্টেজ |
| নামমাত্র আউটপুট টর্ক | এন.এম. | 45 | 80 | 170 | 1 | 1 | |
| 35 | 2 | ||||||
| 45 | 80 | 170 | 3 | ||||
| 45 | 80 | 170 | 4 | ||||
| 45 | 80 | 170 | 5 | ||||
| 45 | 80 | 170 | 7 | ||||
| 35 | 8 | ||||||
| 35 | 45 | 80 | 170 | 10 | |||
| 45 | 80 | 170 | 12 | 2 | |||
| 35 | 14 | 1 | |||||
| 45 | 80 | 170 | 15 | 2 | |||
| 45 | 80 | 170 | 16 | ||||
| 35 | 45 | 80 | 170 | 20 | 1 | ||
| 45 | 80 | 170 | 25 | 2 | |||
| 45 | 80 | 170 | 28 | ||||
| 35 | 32 | 2 | |||||
| 45 | 80 | 170 | 35 | 2 | |||
| 35 | 45 | 80 | 170 | 40 | |||
| 35 | 45 | 80 | 170 | 50 | |||
| 35 | 56 | 2 | |||||
| 45 | 80 | 170 | 64 | 3 | |||
| 35 | 45 | 80 | 170 | 70 | 2 | ||
| 35 | 45 | 80 | 170 | 80 | 3 | ||
| 35 | 45 | 80 | 170 | 100 | |||
| 45 | 80 | 170 | 125 | ||||
| 35 | 45 | 80 | 170 | 140 | |||
| 45 | 80 | 170 | 175 | ||||
| 45 | 80 | 170 | 200 | ||||
| 45 | 80 | 170 | 250 | ||||
| 45 | 80 | 170 | 280 | ||||
| 45 | 80 | 170 | 350 | ||||
| জরুরী স্টপ টর্ক | এন.এম. | নামমাত্র আউটপুট টর্কের ২ গুণ | |||||
| সাধারণ ইনপুট গতি | r/m | 3000 | 2500 | 2000 | 2000 | ||
| সর্বাধিক ইনপুট গতি | r/m | 4000 | 3500 | 3000 | 3000 | ||
| সর্বাধিক রেডিয়াল শক্তি | এন | 950 | 1450 | 2100 | 2700 | ||
| সর্বাধিক অক্ষীয় শক্তি | এন | 425 | 725 | 1050 | 1350 | ||
| কার্যকারিতা | % | একক (৯৭%) | দ্বিগুণ (৯৫%) | ||||
| গড় আয়ু | h | 20000 | |||||
| ওজন | কেজি | 4.2 | 6.8 | 11.6 | 19.8 | 1 | |
| 4.6 | 7.4 | 13.8 | 23.9 | 2 | |||
| 8 | 16 | 28 |
3
|
||||
| মডেল | ইউনিট | ZPT070 | ZPT090 | ZPT110 | ZPT140 | অনুপাত | স্টেজ |
| ইনার্শিয়াল মুহূর্ত | কিলোগ্রাম2 | 0.4 | 0.4 | 1.65 | 3 | 1 | |
| 0.309 | 0.309 | 1.22 | 4 | ||||
| 0.291 | 0.291 | 1.15 | 5 | ||||
| 0.285 | 0.285 | 1.7 | 7 | ||||
| 0.094 | 8 | ||||||
| 0.092 | 0.283 | 0.283 | 1.13 | 10 | |||
| 0.4 | 0.4 | 1.65 | 12 | 2 | |||
| 0.092 | 14 | 1 | |||||
| 0.309 | 0.309 | 1.22 | 15 | 2 | |||
| 0.291 | 0.291 | 1.22 | 16 | ||||
| 0.091 | 0.291 | 0.291 | 1.15 | 20 | 1 | ||
| 0.291 | 0.291 | 1.15 | 25 | 2 | |||
| 0.285 | 0.285 | 1.13 | 28 | ||||
| 0.094 | 32 | 2 | |||||
| 0.285 | 0.285 | 1.13 | 35 | 2 | |||
| 0.092 | 0.283 | 0.283 | 1.11 | 40 | |||
| 0.092 | 0.285 | 0.285 | 1.11 | 50 | |||
| 0.091 | 56 | 2 | |||||
| 0.291 | 0.291 | 1.15 | 64 | 3 | |||
| 0.091 | 0.285 | 0.285 | 1.11 | 70 | 2 | ||
| 0.091 | 0.285 | 0.285 | 1.15 | 80 | 3 | ||
| 0.091 | 0.285 | 0.285 | 1.15 | 100 | |||
| 0.285 | 0.285 | 1.15 | 125 | ||||
| 0.091 | 0.285 | 0.285 | 1.13 | 140 | |||
| 0.285 | 0.285 | 1.13 | 175 | ||||
| 0.283 | 0.283 | 1.11 | 200 | ||||
| 0.283 | 0.283 | 1.11 | 250 | ||||
| 0.283 | 0.283 | 1.11 | 280 | ||||
| 0.283 | 0.283 | 1.70 | 350 | ||||
| শব্দ | ডিবি | 70 | 70 | 70 | 70 | 70 | |
| তৈলাক্তকরণ | সিন্থেটিক গ্রীস তৈলাক্তকরণ | ||||||
| সুরক্ষা স্তর | আইপি ৬৫ | ||||||
